插件简介

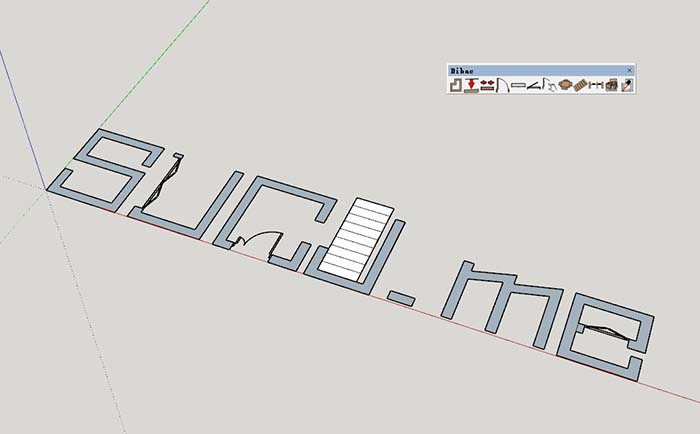

DIBAC（官方名 Dibac for SketchUp）由 Dibac Family Software 开发（官网 dibac.com），官方定位是「Architectural plugin for SketchUp」，官网宣传语是「Draw in 2D and get the 3D in just one click」。它的思路与国内常用的天正建筑接近：先用二维方式把平面图（墙体、门窗、楼梯、尺寸标注）画完，再一键把整套平面转成三维模型，因此很适合把施工图快速拉成方案模型。

和 1001bit、Profile Builder 这类以三维构件拼装的插件不同，DIBAC 的核心是「平面图驱动」：墙、门窗、楼梯都是带参数的构件，门窗删掉时墙体还能自动补回，左下角还会提示当前可用的组合键。官网 Features 页把 Dibac 系列的定位写成只保留建筑师与室内设计师真正会用到的工具，并另外列出柱子、墙体保温空腔（Cavity）、图块库与门窗表等能力。插件自带多语言界面，但中文多为机翻，本站 v1857.2 由 sucj.me 重新汉化。

核心功能

• 墙体绘制：选定「墙」工具后可先输入厚度，绘制时再输入长度并回车确认，一根接一根连续画；按 TAB 循环切换墙体插入点，按住 SHIFT 可像 SketchUp 一样锁定方向。
• 平行墙与延长墙：「平行墙」按设定间距（墙间距离）复制墙体，可重复上一道平行墙的参数；「延长墙」用于快速接墙、补墙。
• 门窗与衣柜：门、窗、衣柜都是动态组件，单击即放入墙中，洞口自动开好、墙体自动修剪；删除构件时墙体自动补齐，也能用「选择门窗」把已放置的门窗替换成另一种样式。
• 楼梯：既可以从零开始绘制楼梯立面，也能直接按平面图生成三维楼梯，踏步高、踏面宽、步数、梯段等参数可自行设定。
• 连续标注：自动连续标注尺寸，可设置最小标注尺寸与尺寸样式，省掉手工拉尺寸的时间。
• 一键 2D 转 3D：平面图画完后执行转换命令，整层二维图纸瞬间变成带墙体厚度的三维模型，这是它区别于普通建模插件的地方。
• 拾取属性与自有组件：用「拾取元素」单击已有对象即可复制其参数；也能把自己建的模型或从 3D Warehouse 下载的组件拉进平面图，插件会自动生成对应二维表达，并在转换时一并变成三维。

安装与汉化

本站提供的是 DIBAC v1857.2 破解 + 重汉化版。安装前先卸载旧版本插件，安装完成后重启 SketchUp 再使用。

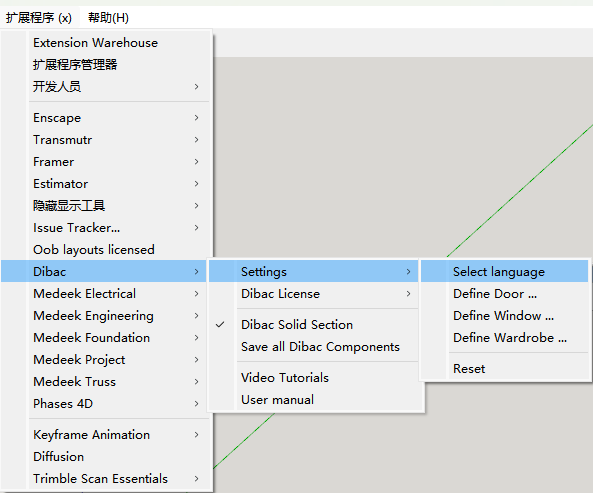

汉化步骤（本站原文）：① 点击界面里的语言选项；② 选择 Chinese 或 Chinese Taiwan 并确定；③ 重新启动 SketchUp。下面两张截图对应第 ①、② 步。

常见问题

为什么 SketchUp 2024 里打不开或用不了？本站汉化破解版基于 v1857.2，下载页标注的已知可用范围是 SketchUp 2017 至 2023，评论区也有用户反馈 2024 用不了、希望更新到 1857.4。官方 Dibac for SketchUp 目前已标注支持 SketchUp 2017 至 2026，需要新版本请走官方渠道。

装了之后橡皮擦和 alt 键不正常？有台湾用户反馈插件会占用 alt 键：按过 SHIFT 之后，橡皮擦擦掉的对象会变成隐藏而不是删除，左下角提示 alt 为 DIBAC 组合键。站长在 SketchUp 2023 下实测图标没变，但确认 alt 键被限制。如果日常重度使用橡皮擦与 alt，建议先试用再决定是否长期启用。

安装包只有几百 KB，是不是不完整？有老用户提到 2019 版约 15M，新版只有几百 K。这是新版安装包本身的变化，文件小并不代表内容缺失，安装后按压缩包内说明完成破解授权即可。

装完菜单还是英文怎么办？按上面的汉化步骤把语言改成 Chinese 或 Chinese Taiwan，然后重启 SketchUp。若系统与 SketchUp 为繁体中文，优先选 Chinese Taiwan。
